菱鎂促凝快干粉
1、理化性能指標

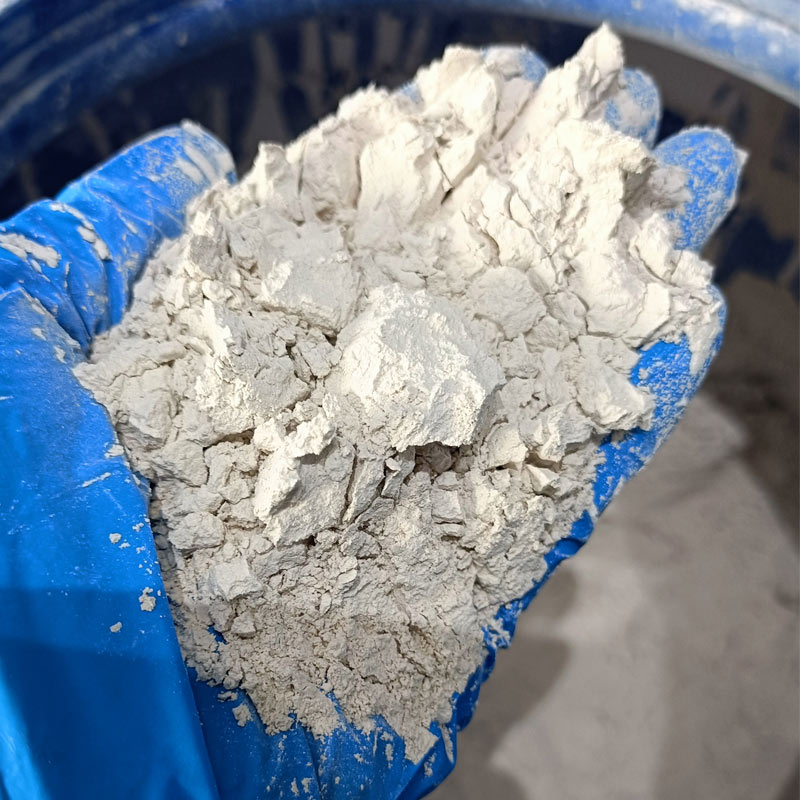

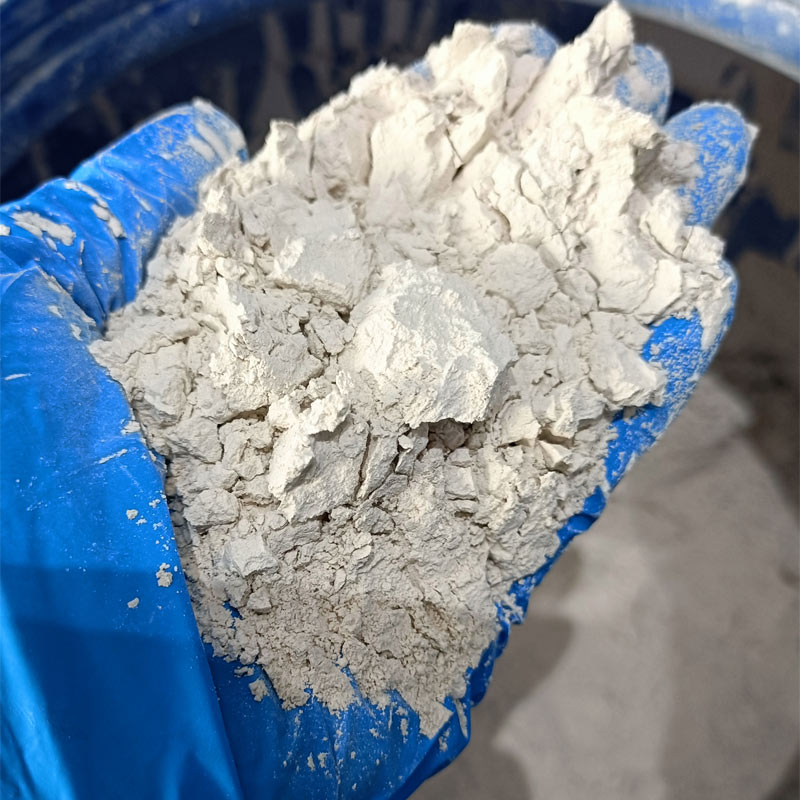

外觀:杏黃色粉末;
密度:0.9~1g/cm3
2、功能及原理
菱鎂促凝快干粉是一種新型菱鎂水泥改性劑,其中含有大量高活性物質,可在鎂基料漿中迅速產(chǎn)生大量的游離堿,生成大量的多核水羥合鎂離子,促進輕燒粉的水化。與此同時,鎂基促凝快干粉中的活性物質與鹵水結合后,釋放大量熱量,提高料漿溫度,進一步促進鎂基材料固化速度,達到促凝、快干的效果。
根據(jù)制品與添加量的不同,可將脫模時間縮短50%以上。以鎂泥花盆為例,添加促凝快干粉之前,需7~8小時,達到脫模指標,常溫下以3%加入促凝快干粉后,可3小時順利脫模。大大增加模具周轉效率,提高制品強度,降低制品含水率。
菱鎂促凝快干粉廣泛適用于各類鎂基制品的生產(chǎn),包括氯氧鎂和硫氧鎂基材,如氧化鎂防火門芯板、中空凈化板、氧化鎂勻質板、硫氧鎂地板、硅巖板、滲透板、鎂泥花盆、茶盤、磨石磨具、氧化鎂工藝品等,對后期強度無負面影響。
3、使用方法及注意事項
使用時,根據(jù)氣溫、氧化鎂指標、期望固化脫模時長等要素,建議添加量為輕燒粉的3%~10%,同時適當增加鹵水的用量。添加量過大時,料漿反應過快,容易造成制品變形翹曲。購買或者應用時,請與鎂嘉圖技術人員詳細溝通確認。
